NovaStar VX1000 vs VX600 vs VX400: Comparativa de controladores LED

Para los modelos originales NovaStar VX1000, NovaStar VX600 y NovaStar VX400 , considere el VX400 para una pared con una resolución máxima de 2.6 millones de píxeles, el VX600 para 3.9 millones y el VX1000 para 6.5 ​​millones. Estos totales son solo la primera comprobación: el enrutamiento del gabinete, la carga de cada salida, la sincronización de la fuente, las capas y la asignación de respaldo también deben ajustarse. Elija el modelo de mayor tamaño cuando resuelva una limitación específica en ese diseño completo.

Esta comparativa entre NovaStar VX1000, VX600 y VX400 abarca los modelos originales, sin el sufijo Pro . El VX400 cuenta con cuatro salidas Ethernet y dos capas; el VX600, con seis salidas y tres capas; y el VX1000, con diez salidas y tres capas. Los conectores de entrada y los tiempos de respuesta también difieren. Utilice la tabla comparativa y los cálculos realizados para validar la configuración completa antes de realizar su pedido.

La guía que se presenta a continuación combina especificaciones documentadas con ejemplos prácticos y comprobaciones de puesta en marcha. Explica la diferencia entre la resolución de entrada y la capacidad de salida de los LED, cuándo conviene actualizar el sistema y qué información necesita su proveedor para validar un sistema completo. Los ejemplos son ilustraciones de planificación, no mediciones de un proyecto instalado.

1. ¿Qué son los modelos NovaStar VX1000, VX600 y VX400?

Los controladores NovaStar VX1000, NovaStar VX600 y NovaStar VX400 son controladores de pantallas LED síncronas: reciben una señal de vídeo en directo y envían los datos de visualización a tarjetas receptoras compatibles dentro de los gabinetes LED. Su procesamiento integrado permite al operador recortar, escalar y organizar el contenido antes de enviarlo a la pantalla. El controlador se ubica entre la fuente de vídeo y el sistema receptor LED.

Una ruta de señal típica consta de un ordenador multimedia o un conmutador de presentación, la entrada del controlador, la salida LED del controlador, la tarjeta receptora y los módulos LED. El ordenador de control se utiliza para configurar dicha ruta. En la planificación, mantenga la conexión de gestión separada de las conexiones de salida que transmiten los datos LED; los conectores de red de apariencia similar pueden realizar funciones diferentes.

01. NovaStar VX400: comience con un diseño de pantalla definido.

El NovaStar VX400 es una opción viable si su arquitectura de cuatro puertos se ajusta a la pared y requiere una imagen principal y una capa de imagen dentro de otra. No debe descartarse como un dispositivo de definición estándar ni limitarse a instalaciones permanentes. También puede utilizarse como pantalla compacta de alquiler, monitor para salas de reuniones o pantalla de exposición, siempre que cumpla con los requisitos de carga y fuente.

Para una configuración fija, adquirir capacidad no utilizada puede aportar poco valor. Sin embargo, para un inventario de alquiler, conviene verificar la disposición de gabinetes más grande prevista y las rutas de cableado prácticas. Los mismos gabinetes podrían ensamblarse como un gran telón de fondo un día y varias secciones escénicas separadas al día siguiente, lo que generaría diferentes necesidades de puertos.

02. NovaStar VX600: más puertos y otra capa

El NovaStar VX600 ofrece mayor capacidad de salida y una tercera capa en comparación con el VX400. Esto lo convierte en una opción a considerar cuando la pantalla supera la capacidad del modelo más pequeño, cuando se necesitan más cables o cuando la presentación requiere un fondo y dos imágenes insertadas. Se trata de una elección basada en las necesidades específicas, no una recomendación universal para cualquier evento de tamaño mediano.

Por ejemplo, en una conferencia se pueden mostrar simultáneamente diapositivas, la imagen de un orador en directo y la de un participante remoto. Describa esa configuración antes de comprar. Si un mezclador de producción ya combina esos elementos en una única señal final, el controlador en sí mismo podría necesitar menos capas de las que sugiere el número de fuentes originales.

03. NovaStar VX1000: mayor capacidad de carga y opciones de entrada más amplias.

El NovaStar VX1000 ofrece la mayor capacidad de salida de estos tres modelos originales. Sus salidas adicionales son útiles para paredes más densas, fondos más largos o diseños que requieren más secciones cableadas de forma independiente. Su capacidad de entrada HDMI 1.4 también difiere de las conexiones HDMI 1.3 de las unidades más pequeñas.

No interprete esa diferencia como una mejora automática de la calidad de imagen en una pared sin cambios. La nitidez percibida sigue dependiendo de la resolución nativa de la pantalla, la preparación del contenido, el escalado, la calibración y la distancia de visualización. Actualizar el controlador no puede crear píxeles físicos que no estén presentes en los gabinetes.

2. NovaStar VX1000 vs VX600 vs VX400: comparación detallada

La siguiente tabla resume los modelos originales. Las dimensiones máximas publicadas y la capacidad total de píxeles son límites independientes que deben cumplirse simultáneamente. El ancho y la altura indicados no se pueden multiplicar para afirmar que el lienzo compatible es enorme. Verifique cualquier combinación inusual de temporización o características con la documentación del hardware y firmware suministrados.

Base de las especificaciones: Documentos de comparación y especificaciones de modelos originales de la serie VX de NovaStar: VX1000 V1.6.0, VX600 V1.7.1 y VX400 V1.2.0. Estas cifras describen los dispositivos originales; no constituyen una tabla de especificaciones para los modelos VX Pro.

01. La resolución de entrada es diferente de la capacidad de píxeles de salida.

La resolución de la fuente describe el vídeo que llega al controlador. La capacidad de salida describe los píxeles LED que el controlador puede controlar. Una fuente Full HD se puede escalar a una pantalla LED más grande, pero el escalado no restaura los detalles que faltan en la fuente. Por el contrario, recibir una entrada de alta resolución no garantiza que un mismo controlador pueda controlar una pantalla LED con las mismas dimensiones de píxeles.

La especificación NovaStar VX1000 indica una entrada HDMI de 3840 × 1080 a 60 Hz o de 3840 × 2160 a 30 Hz. No debe describirse como compatible con una señal estándar de 3840 × 2160 a 60 Hz a través de una entrada HDMI del modelo original. La documentación de NovaStar VX400 y NovaStar VX600 indica una entrada HDMI/DVI estándar de hasta 1920 × 1200 a 60 Hz, con la posibilidad de configurar resoluciones personalizadas adicionales.

Especifique el ancho, la altura, la frecuencia de actualización, el conector y el formato de color simultáneamente. El término "4K" por sí solo es incompleto. Tanto una pantalla de vídeo ancha y poco profunda como un fotograma UHD completo pueden describirse informalmente como 4K, pero requieren diferentes configuraciones de ancho de banda y procesamiento. Pruebe el ordenador de origen, el adaptador, el cable y el controlador como una sola cadena.

02. Capas, escalado y preparación del contenido

Imagina una capa como una imagen posicionada de forma independiente dentro de la composición del controlador. Cuenta las imágenes que deben ser visibles simultáneamente y luego decide dónde se combinarán. Si el sistema cuenta con tres dispositivos fuente, no necesariamente se requieren tres capas si solo aparece una a la vez.

Para una presentación mural, prepare las diapositivas con la relación de aspecto deseada y mantenga el texto esencial dentro de márgenes seguros. Estirar una diapositiva 16:9 sobre un fondo extremadamente ancho distorsiona los rostros y los gráficos. El formato letterbox conserva las proporciones originales; el recorte llena la pantalla eliminando parte de la imagen. Elija esta opción cuidadosamente junto con el diseñador de contenido.

Cuando el texto pequeño es importante, un flujo de trabajo con resolución nativa puede evitar el remuestreo innecesario. Solicite un archivo de prueba con líneas finas, una cuadrícula y tipografía representativa. Inspecciónelo en la pantalla real desde la distancia de la audiencia prevista. Una fotografía de un video colorido no es un buen sustituto para comprobar si las etiquetas de las hojas de cálculo y las notas de la presentación siguen siendo legibles.

03. Latencia, sincronización y combinaciones de funciones

La latencia es importante cuando los espectadores pueden ver tanto al artista como la imagen en directo. Evalúe todo el proceso, incluyendo el procesamiento de la cámara, la conmutación, la conversión, el procesamiento del controlador y el escaneo de los LED. La baja latencia que indica el controlador no representa el retardo total del sistema, desde la cámara hasta la pantalla.

La documentación de NovaStar VX1000 indica un retardo de 20 líneas entre la entrada y la tarjeta receptora cuando se activan tanto la baja latencia como el bypass. Esta condición de funcionamiento es importante: el bypass desactiva el procesamiento de vídeo y se aplican restricciones de mapeo. El mismo documento describe las restricciones relacionadas con Genlock, la baja latencia, 3D y las funciones de mosaico. Consulte con el integrador para que valide la combinación exacta necesaria para el espectáculo.

No asuma que todas las funciones anunciadas operan simultáneamente. En particular, el uso de una fuente de mosaico puede restringir el funcionamiento de la función de imagen dentro de imagen. Cree una breve prueba de aceptación que describa cada estado de pantalla requerido: presentación a pantalla completa, inserción de cámara, fuente de respaldo y cualquier modo sincronizado especial. Confirme tanto las transiciones como las imágenes fijas.

04. Modelos VX originales frente a VX Pro

Los modelos NovaStar VX400 Pro, VX600 Pro y VX1000 Pro son productos independientes. Sus especificaciones de entrada y capas no deben copiarse en un artículo o presupuesto para los modelos originales NovaStar VX400, NovaStar VX600 o NovaStar VX1000. Solicite el nombre completo del modelo en el presupuesto, la caja y la etiqueta del dispositivo.

Para una nueva compra, compare la disponibilidad actual y las capacidades de ambas generaciones; nuestra guía de configuración y especificaciones del NovaStar VX600 Pro explica los límites de entrada y capas del modelo más reciente. Para una flota existente, considere los procedimientos operativos comunes, las unidades de repuesto, la compatibilidad con tarjetas receptoras y los archivos de configuración probados. Un modelo conocido puede ser útil para la operación, pero este valor debe sopesarse con los formatos y diseños de origen específicos necesarios para proyectos futuros.

3. Cómo elegir el controlador LED NovaStar adecuado

01. Calcular los píxeles nativos a partir de la disposición del gabinete.

Comience con las dimensiones en píxeles originales del gabinete, no con su etiqueta publicitaria. Multiplique las columnas del gabinete por los píxeles por gabinete horizontalmente, y luego las filas del gabinete por los píxeles por gabinete verticalmente. Multiplique ambos totales para obtener el recuento de píxeles original de la pared. Para diseños irregulares, documente también el mapeo de salida y cualquier espacio entre las secciones visibles.

Ejemplo práctico: un gabinete de 192 × 192 píxeles, con 12 gabinetes de ancho y 6 de alto, produce un lienzo de 2304 × 1152 píxeles. La carga es de 2,654,208 píxeles. Esto supera el total publicado del NovaStar VX400, aunque la diferencia sea de solo 54,208 píxeles. El NovaStar VX600 se convierte en el siguiente candidato, sujeto a comprobaciones de entrada, mapeo y puertos individuales.

El paso de píxel es útil para comparar tamaños de pantallas físicas. Para una estimación aproximada, divida el ancho en milímetros entre el paso de píxel en milímetros y repita el proceso para la altura. Utilice la resolución real del módulo y del gabinete proporcionada por el fabricante para el cálculo final, ya que los valores de paso de píxel redondeados pueden generar errores. Revise las opciones de gabinete junto con la gama de pantallas LED para interiores antes de definir las especificaciones del controlador.

Se trata de comparaciones aritméticas con capacidades totales publicadas, no con diseños de cableado aprobados. Un candidato puede superar esta tabla y aun así reprobar porque una salida está sobrecargada, la temporización de la fuente requerida no es compatible o el sistema de respaldo consume las conexiones disponibles.

02. Validar cada salida Ethernet y ruta del cable.

Divide la pared en cadenas de gabinetes reales. Registra qué gabinetes se conectan a cada salida, su número total de píxeles y la dirección del flujo de datos. No te limites a dividir el número total de píxeles entre cuatro, seis o diez y asumir que el resultado describe una instalación factible.

Por ejemplo, una pantalla de 2,073,600 píxeles dividida uniformemente entre cuatro salidas tendría un promedio de 518,400 píxeles por salida. Este promedio es solo un cálculo inicial. Si el cableado físico asigna un grupo mucho mayor a una sola salida, el promedio oculta el problema. Reequilibre las cadenas o evalúe un controlador con más salidas disponibles.

Solicite al proveedor un plano de carga puerto por puerto para el modo de funcionamiento acordado. Incluya los límites de la tarjeta receptora, la orientación del gabinete y la velocidad de fotogramas prevista. Conserve una copia etiquetada junto con el sistema para que los técnicos puedan reconstruir la configuración sin tener que modificar el diseño durante la instalación.

03. Elija según sus necesidades de aplicación y recuperación.

Para una conferencia, priorice el contenido legible, la conmutación de fuentes predecible y una transmisión de presentación de respaldo probada. Para una pantalla LED de alquiler , considere la flexibilidad del gabinete, la configuración repetida y la configuración realista más grande. Para una pantalla LED publicitaria , confirme cómo el dispositivo de reproducción externo entrega el contenido programado y cómo el personal se recupera ante una falla de la fuente.

El NovaStar VX400 puede ser suficiente para un sistema compacto y bien definido. El NovaStar VX600 resulta útil cuando se requiere mayor capacidad, enrutamiento o una tercera capa. El NovaStar VX1000 es una opción viable cuando su mayor capacidad de carga o sus capacidades de entrada satisfacen una necesidad documentada. Ninguna de estas decisiones debe basarse únicamente en etiquetas como "evento pequeño" o "espacio profesional".

Distinga entre equipo de repuesto y redundancia automática. Un controlador de repuesto en una carcasa aún requiere que alguien lo reconecte y configure. Un sistema de respaldo diseñado requiere cableado adecuado, equipo receptor compatible, configuración almacenada y un procedimiento de conmutación probado. Reserve la capacidad necesaria en lugar de considerar las conexiones de respaldo como salidas independientes adicionales.

04. Compare el costo total y el plan de expansión.

Solicite presupuestos comparables para las configuraciones NovaStar VX1000, NovaStar VX600 y NovaStar VX400 que superen las pruebas técnicas. Incluya módulos ópticos cuando sea necesario, convertidores compatibles, adaptadores de señal, cableado, repuestos, asistencia para la configuración, envío y los términos de garantía aplicables. No existe un precio universal fiable para el controlador, independientemente de estas condiciones de compra.

Defina la expansión como una distribución futura real. Decir "podríamos añadir gabinetes" es menos útil que un plano que muestre el número máximo de columnas y filas, su resolución y las salidas adicionales necesarias. Adquirir capacidad adicional puede ser conveniente cuando se conoce esa configuración futura. Si la pared planificada ya supera los 6.5 millones de píxeles, compare una arquitectura diferente en lugar de asumir que un solo NovaStar VX1000 será suficiente.

4. Referencias de especificaciones, manuales y comprobaciones de configuración

01. Compare la documentación con el dispositivo exacto.

Conserve el modelo del controlador, la revisión del hardware, la versión del firmware, el modelo de la tarjeta receptora y la versión del software en el registro de entrega del proyecto. El número de versión de un PDF describe un documento; no necesariamente corresponde a la versión del firmware instalada en el dispositivo. Utilice el manual correspondiente al equipo y conserve la configuración de funcionamiento antes de modificar el firmware o la configuración de la pantalla.

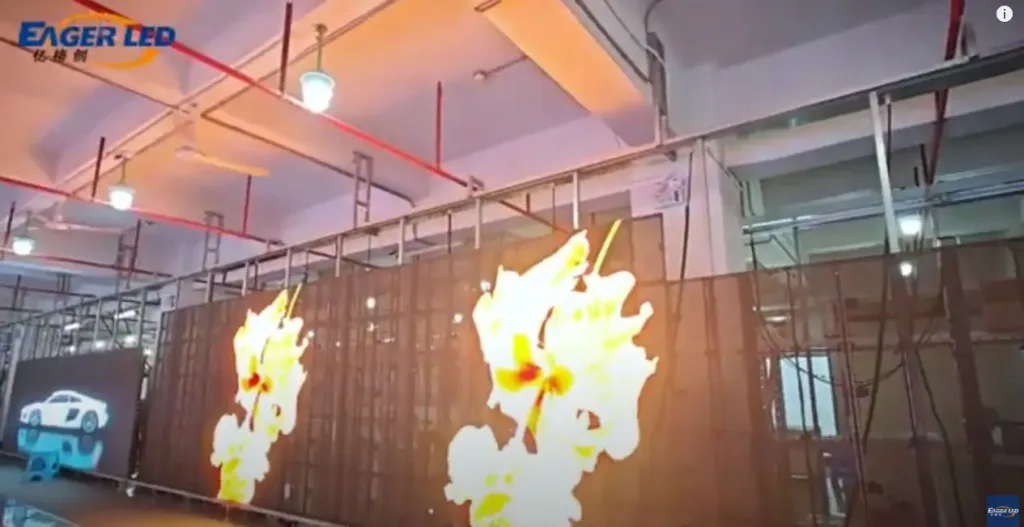

La comparación de especificaciones anterior se verificó con la documentación original publicada por NovaStar. La imagen de referencia que aparece a continuación se conserva para mayor coherencia. Al verificar una figura, utilice la tabla de texto y la documentación específica del modelo, en lugar de basarse en una imagen pequeña o una descripción de venta sin fecha.

Manuales archivados alojados por EagerLED: Manual de usuario de NovaStar VX1000 V1.2.1 (PDF); Manual de usuario de NovaStar VX600 V1.2.1 (PDF); Manual de usuario de NovaStar VX400 V1.0.0 (PDF)Estas son copias de referencia históricas, no se afirma que sean las versiones más recientes. Obtenga la documentación actual correspondiente antes de modificar un sistema instalado.

Comience con el EagerLED Centro de descargas Solicite el manual correspondiente de NovaStar VX1000, NovaStar VX600 o NovaStar VX400 si no está clara la revisión requerida. Evite instalar un paquete de firmware solo porque su nombre de archivo contenga un número de modelo similar. Confirme el procedimiento de actualización y mantenga un plan de recuperación adecuado para el sistema instalado.

02. Ponga en marcha la pantalla en un orden repetible.

Primero, confirme el inventario de gabinetes, la resolución nativa, la configuración de la tarjeta receptora y las conexiones de datos etiquetadas. Luego, establezca una señal de origen compatible conocida. Configure el mapa de pantalla antes de ajustar los diseños creativos para evitar que un orden incorrecto de gabinetes se confunda con un problema de recorte o escalado.

A continuación, compruebe los colores sólidos, los pasos de escala de grises, los degradados, la cuadrícula de píxeles y el vídeo representativo. Inspeccione los límites del gabinete, la consistencia del color, el texto fino y el movimiento. Guarde la configuración validada y cree preajustes con nombres claros para los estados de presentación reales. Pruebe esos preajustes con los portátiles y adaptadores que se utilizarán en el sitio.

Finalmente, simule las acciones de recuperación previstas durante el ensayo. Cambie a la fuente de respaldo, vuelva a conectar un cable conocido y confirme que los técnicos pueden restaurar el estado de pantalla deseado. Registre lo que se probó, el modo de operación y cualquier limitación. Un procedimiento de recuperación documentado es más valioso que una afirmación sin fundamento de que el sistema cuenta con una «copia de seguridad impecable».

03. Diagnosticar el síntoma antes de cambiar el hardware.

Una imagen que no se ve en toda la pared sugiere revisar primero la selección de la fuente, la detección de entrada, el estado de salida y la cadena de señal. Una sección que falta sugiere revisar su salida asignada, la ruta del cable, la alimentación del gabinete y la configuración de recepción. Una pared iluminada pero con imágenes distorsionadas sugiere un problema de mapeo o configuración del gabinete. Modifique una variable a la vez y conserve una configuración que funcione correctamente.

Si una imagen aparece estirada o recortada, compare la resolución original, la región de recorte, las dimensiones de la capa y la relación de aspecto original de la pared. Si las cámaras muestran bandas, evalúe la configuración del obturador, el comportamiento de la actualización del LED, el brillo, la configuración de escaneo y la sincronización. Un artefacto en la cámara no indica que el controlador carezca de suficientes píxeles.

6. Conclusión: haga coincidir el controlador con el sistema completo.

La decisión entre NovaStar VX1000, VX600 y VX400 se simplifica al trabajar con un plan completo de señal y gabinete. Comience con los píxeles nativos, valide cada cadena de salida, identifique el formato de origen, cuente las capas simultáneas y reserve recursos para el método de respaldo necesario. Esta secuencia evita comprar un controlador que parezca adecuado en una comparación superficial, pero que no cumpla con los requisitos prácticos de instalación.

Utilice el NovaStar VX400 para una configuración compatible dentro de sus requisitos de capacidad y capas. Evalúe el NovaStar VX600 cuando necesite mayor capacidad de carga, puertos o una capa adicional. Considere el NovaStar VX1000 cuando su mayor capacidad y entradas se ajusten al proyecto. Para una salida LED UHD completa o requisitos que superen los de estos modelos, solicite una arquitectura de controlador diferente.

Para obtener una recomendación de configuración, send EagerLED Resolución del gabinete, cantidad y disposición del gabinete, fuentes de video, velocidad de fotogramas requerida y expectativas de respaldoIncluya las futuras ampliaciones y las distancias de los cables. Estos detalles permiten verificar conjuntamente el controlador propuesto, el sistema receptor y el equipo auxiliar antes de confirmar el pedido.
